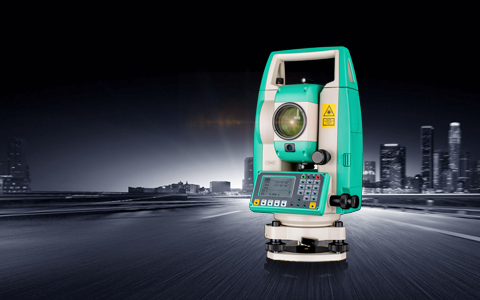

| 南方RTS-822R4XR8X導向全站儀 |
 |
|
聯系人：史經理 聯系電話：18611834448（微信同號） 地址：北京市昌平區立湯路186號龍德紫金2號樓307室 |
|
用戶操作： 咨詢 留言 |
產品特點
絕對編碼測角：采用先進的絕對編碼測角技術，大大提高測角穩定性，且全站儀無需初始化，在測量過程中如果出現掉電式關機，重新啟動儀器仍保留原有信息，測量工作無煩惱。
雙軸液體光電式電子補償：
采用國際先進的雙軸補償技術，儀器能自動消除誤差和進行自動補償，精度和自動化水平得到極大提高。圖形化的電子氣泡、XY雙軸補償誤差顯示使操作一目了然。
導向光：
導向光裝置采用從同一光管中發射紅、黃兩種不同顏色的指示光的先進技術，使施工人員非常容易的確定瞄準方向，施工不出現盲區，大大提高放樣效率（比普通款全站儀放樣效率提高20% ），紅、黃光導向器（ 200m 范圍），為放樣客戶量身定做，方便在昏暗壞境中作業。
長測程：
l 全高頻短尺復用技術，提升系統信噪比，只需很少的數據就能測量提升測量速度。
l 智能測尺密集分布技術，大大提升系統糾錯和自驗證能力，出色排除異常數據。
l 全新的高性能電路設計，超大增益系統，更小的信號我們也能看到。
l 高分辨率全數字化波形技術，更小的信號我們不但看到而且還能處理。
固定的參考光路讓數據更穩定，更長的接收焦距使接收端增設光衰減元件變的可能減小了光干擾信號提升了數據準確度。
技術參數
|
型號 |
R4X |
R8X |
||
|
望 遠 鏡 |
成像 |
正像 |
||
|
放大倍率 |
30× |
|||
|
有效孔徑 |
45mm |
|||
|
測距 |
47mm |
|||
|
分辨率 |
3″ |
|||
|
視場角 |
1°30′ |
|||
|
最短視距 |
1.5m |
|||
|
筒長 |
152mm |
|||
|
角 度 測 量 |
測角方式 |
絕對編碼 |
||
|
光柵盤直徑 |
79mm |
|||
|
最小顯示讀數 |
1"/5"可選 |
|||
|
探測方式水平角 |
雙 |
|||
|
豎直角 |
雙 |
|||
|
測角單位 |
360°/400GON/6400MIL可選 |
|||
|
豎直角0°位置 |
天頂0°/水平0°可選 |
|||
|
精度 |
2"/5" |
|||
|
距 離 測 量 |
單棱鏡 |
5km |
||
|
反射片 |
1km |
|||
|
無反射白0.9※ |
400m |
800m |
||
|
無反射灰0.1※ |
200m |
250m |
||
|
數字顯示 |
最大：999999.999 最小：1mm |
|||
|
單位 |
m |
|||
|
精 度 |
棱鏡 |
±（2+2×10-6D）mm |
||
|
反射片 |
±（2+2×10-6D）mm |
|||
|
無棱鏡 |
±（3+2×10-6D）mm |
|||
|
測量時間 |
精測單次1.2s，連續0.3s，跟蹤0.1s |
|||
|
測量系統 |
基礎頻率70-150MHz |
|||
|
氣象改正 |
輸入?yún)?shù)自動改正 |
|||
|
大氣遮光和地球曲率改正 |
輸入?yún)?shù)自動改正，K=0.14/0.2可選 |
|||
|
反射棱鏡常數改正 |
輸入?yún)?shù)自動改正 |
|||
|
溫度氣壓改正 |
自動 |
|||
|
導向光 |
光源類型 |
LED |
||
|
波長 |
黃590m 紅635m |
|||
|
有效距離 |
200m |
|||
|
水準器 |
長水準器 |
30″/2mm |
||
|
圓水準器 |
8′/2mm |
|||
|
豎盤補償器 |
系統 |
雙軸液體光電式 |
||
|
工作范圍 |
±4′ |
|||
|
分辨率 |
1″ |
|||
|
光學對點器 |
成像 |
正像 |
||
|
放大倍率 |
3× |
|||
|
調焦范圍 |
0.3m～∝ |
|||
|
視場角 |
5° |
|||
|
顯示器 |
類型 |
LCD，圖形式 |
||
|
數據傳輸 |
RS-232C |
有 |
||
|
USB |
有 |
|||
|
存儲卡 |
SD卡 |
有 |
||
|
機載電池 |
電源 |
鋰電池 |
||
|
電壓 |
直流7.4V |
|||
|
連續工作時間 |
8小時 |
|||
|
使用環境 |
防水等級 |
IP55 |
||
|
使用環境溫度 |
-20°～+45℃ |
|||
|
尺寸及重量 |
外形尺寸 |
160mm×150mm×340mm |
||
|
重量 |
5.4kg |
|||
