產品詳情
| 中海達ZTS-420系列彩屏全站儀 |
 |
|
聯系人：史經理 聯系電話：18611834448（微信同號） 地址：北京市昌平區立湯路186號龍德紫金2號樓307室 |
|
用戶操作： 咨詢 留言 |

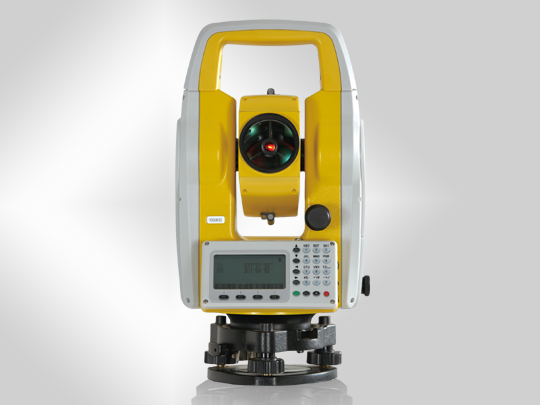

中海達彩屏系列全站儀
ZTS-420系列全站儀為中海達公司旗下中海達品牌的彩屏全站儀產品。 此款產品采用絕對編碼測角技術、光電一體式雙軸補償系統，利用STM32架構設計的強大兼容性和處理能力特點，使用2.8寸高亮彩色顯示屏，對電路部分進行高集成設計，配合海星達品牌獨特的結構設計和全面提升的免棱鏡測距技術，并且繼承了品牌堅持的智能理念，為智能型全站儀添上色彩。
2.8寸高亮彩色顯示屏光電一體式雙軸補償600米免棱鏡距離測量，精測0.8秒，跟蹤0.4秒標配RS232C/OTG U盤/SD卡/MicroUSB接口智能聯機檢校軟件
|
型號 |
ZTS-420R |
ZTS-420L6 |
ZTS-420L8 |
ZTS-420L10 |
|
角度測量（HZ、V） |
||||
|
測角原理 |
絕對編碼 |
|||
|
最小讀數 |
1″ |
|||
|
測角精度 |
2″ |
|||
|
望遠鏡 |
||||
|
放大倍數 |
30X |
|||
|
視場角 |
1°30′ |
|||
|
最短視距 |
1.5m |
|||
|
十字絲 |
照明 |
|||
|
補償器 |
||||
|
系統 |
光電一體式雙軸補償器 |
|||
|
補償范圍 |
±3′ |
|||
|
設置精度 |
1″ |
|||
|
距離測量（IR） |
||||
|
測程 單棱鏡 大氣一般/好 |
2500m/3000m |
4000m/5000m |
||
|
使用反射片 |
800m |
1000m |
||
|
測距精度（精測/粗測/跟蹤） |
2mm+2ppm |
|||
|
測量時間（重復/跟蹤） |
1秒/0.5秒 |
0.8秒/0.4秒 |
0.8秒 /0.3秒 |
|
|
無棱鏡測距（RL） |
||||
|
測程（使用反射率為90%的柯達白卡） |
350m |
600m |
800m |
1000m |
|
測距精度 |
3mm+2ppm |
|||
|
測量時間 |
約1.5秒 |
|||
|
通訊 |
||||
|
內存數據容量 |
20000數據點/SD卡（標配8G OTG U盤） |
|||
|
接口 |
標準RS232串口/MicroUSB/U盤 |
|||
|
無線通訊 |
藍牙 |
|||
|
數據格式 |
ASCII |
|||
|
操作 |
||||
|
操作系統 |
中文實時操作系統 |
|||
|
顯示屏 |
2.8寸240*320像素高亮彩色顯示屏 |
|||
|
鍵盤 |
雙面數字藍色背光硅膠按鍵 |
|||
|
激光對點器 |
||||
|
類型 |
激光對點，4級亮度調節（光學對點器可配） |
|||
|
精度 |
1mm（儀器高1.5米） |
|||
|
環境條件 |
||||
|
工作溫度范圍 |
-20℃-50℃ |
|||
|
存儲溫度范圍 |
-40℃-70℃ |
|||
|
溫度氣壓輸入 |
自動傳感 |
|||
|
防水防塵（依據標準：IEC60529） |
IP55 |
|||
|
電源供應 |
||||
|
電池類型 |
高能鋰電 |
|||
|
電壓/容量 |
7.4V 3000mAh |
|||
|
工作時間 使用ZBA-400 |
8小時(新電池25℃30秒測量一次) 16小時連續測角模式 |
|||
|
測量次數 |
約12000次 |
|||
